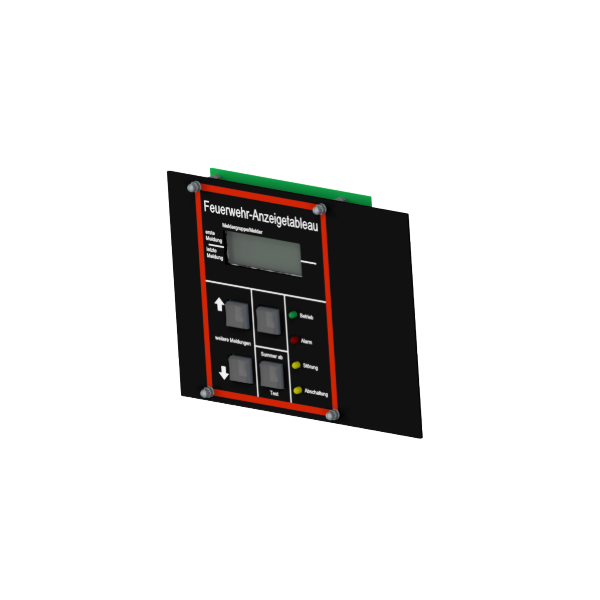

FAT-Funktionsmodul Feuerwehr-Anzeigetableau für bauseitige Gehäuse
| Marke: Schraner |
| Feuerwehr Nutzen: D Information DIN 14662 |
| FP-Montageort: System Einbau |
Einheitliche und einfache Anzeigeeinrichtung nach DIN 14662 Ausgabe 12/02 für Feuerwehren, mit automatischer Textübernahme - VdS-Anerkennung G204085 - universell anschaltbar an alle handelsüblichen Brandmeldeanlagen, sowie vorbereitet für VdS 2105-Anzeigemodul
- mit zwei Schnittstellen zur redundanten Anschaltung als Feuerwehr-Erstinformation
- Schnittstelle als RS232, RS 485/422 und TTY
- 4x20 Zeichen Display hintergrundbeleuchtet
- gleichzeitige Darstellung von 2 Meldungen
- Anzeige von bis zu 10000 Meldungen bei automatischer Textübernahme (plug & play)
- Bedienerführung über beleuchtete Tasten
- akustische Neuwertmeldetechnik mit Abstelleinrichtung
- LED-Anzeigen von Sammelalarm, -störung und -abschaltung
- Vorbereitet für ein VdS 2105-Anzeigemodul der FSD-Informationen "entriegelt" und "Alarm"
- SMS über bauseitiges GSM-Modem übertragbar
- ESPA 4.4.4-Protokoll zur Anschaltung von TK-Anlagen
- Betriebsspannung: 10 - 28 V DC
- Vorgerichtet für bauseitigen Einbau in eine Gehäusekomponente der Feuerwehrperipherie
- Gewicht: ca. 1 kg
Feuerwehr-Anzeige-Tableau (FAT)
Die Anschaltpläne für sämtliche unserer Baugruppen können Sie im Bereich "Downloads" unter "Dokumente" finden.
War diese Antwort hilfreich?
Ja, dies ist möglich. Im Auslieferzustand erklingt der Signalton nur bei "Alarm". Über SYScon lässt sich der Signalton für "Alarm", "Störung" sowie "Abschaltung" einstellen. Über den Schalter DIP-6 lässt sich der Summer an-/ausschalten.
War diese Antwort hilfreich?
Überprüfen Sie, ob der Kontrastregler über dem Bildschirm auf Anschlag steht und passen Sie diesen auf die gewünschte Helligkeit an.
War diese Antwort hilfreich?
Nein. Diese Funktion ist erst ab dem Feuerwehr-Anzeige-Tableau-6 möglich.
War diese Antwort hilfreich?
Dies ist von der jeweiligen Brandmeldezentrale abhängig.
War diese Antwort hilfreich?
Unter dem Reiter "Downloads" können Sie sämtliche Softwaretools zu unseren Produkten finden.
War diese Antwort hilfreich?
Überprüfen Sie, ob aktuell die Meldung an der Zentrale ansteht. Ist dies nicht der Fall, betätigen Sie den Reset-Taster auf dem Feuerwehr-Anzeige-Tableau.
War diese Antwort hilfreich?
Der aktuelle Softwarestand lässt sich entweder über das Auslesen der Baugruppe über das Konfigurationstool "SYScon" ermitteln, oder durch das Betätigen des Reset-Tasters, wodurch beim Neustart die aktuelle Software im Display angezeigt wird.
War diese Antwort hilfreich?
Über das Programm "SYScon" können die ersten drei Zeilen für einen individuellen Ruhetext eingestellt werden.
War diese Antwort hilfreich?
Hierbei handelt es sich um den Ruhetext.
xx = Adresse des Geräts
>> = Heartbeat (Anzeige dass der Bildschirm nicht stehen geblieben ist)
War diese Antwort hilfreich?
Der Ruhebetrieb des Feuerwehr-Anzeige-Tableau wird durch die blinkenden Symbole ">>" im unteren, linken Teil des Displays angezeigt.
War diese Antwort hilfreich?
Überprüfen Sie die Versorgungsspannung sowie deren Polung. Stellen Sie zusätzlich fest, dass der Jumper 2 nicht gesteckt ist. Stellen Sie auch sicher, dass der Displaykontrast über den Trimmer R24 ausreichend eingestellt ist.
War diese Antwort hilfreich?
Nein. Aber das Feuerwehr-Anzeige-Tableau bietet die Historie-Funktion im laufenden Betrieb.
War diese Antwort hilfreich?
Wenn nur die Meldernummern angezeigt werden, wurden die Texte falsch abgespeichert oder die Meldergruppennummern kommen mit einem Off-Set von der Zentrale.
Stellen Sie sicher, dass die Konfiguration der Schnittstelle an der Baugruppe sowie an der BMZ richtig vorgenommen wurde.
War diese Antwort hilfreich?
Stellen Sie sicher, dass die übertragenen Texte gespeichert wurden. Zusätzlich muss der Dip-FIX 3 auf "ON" gestellt sein (nur auf der Baugruppe, auf der die Texte gespeichert wurden).
War diese Antwort hilfreich?
- Überprüfen Sie die Dip-FIX Position anhand der technischen Dokumentation
- Überprüfen Sie, ob über SYScon die falschen Adresseinstellungen hinterlegt sind. Dies ist möglich unter "Projekt" -> "Konfiguration" -> "FAT"
War diese Antwort hilfreich?
Die Meldung weist darauf hin, dass die Spannungsversorgung nicht redundant angeschlossen ist. Überprüfen Sie, ob auf beiden Leitungen Spannung anliegt.
War diese Antwort hilfreich?
Die Fehlermeldung "Leitungsstörung BMZ" wird angezeigt, wenn ein Fehler in der Kommunikation zwischen den Schraner-Baugruppen und der Zentralen-Schnittstelle vorliegt. Folgende Gründe können hierfür verantwortlich sein:
- Es ist die Firmware für eine andere Zentrale installiert
- Passt die Jumper-Einstellung der Baugruppe zum Schnittstellentyp der BMZ?
- Es liegt ein Verdrahtungsfehler vor
- Die Zentrale-Schnittstelle ist nicht oder nicht richtig konfiguriert
War diese Antwort hilfreich?
Bei Fragen zu Peripherie-Geräten halten Sie bitte folgende Informationen bereit:
- An welcher Brandmeldezentrale wird das Gerät betrieben?
- Wie viele Baugruppen sind insgesamt vorhanden?
- Werden Störungstexte im Display angezeigt?
